Реле напруги відсікач напруги 40A 230V Din Rail Adjustable Over Voltage EARU

Особливості продукту

• Відключення лінії при перенапрузі чи зниженій напрузі, автоматичне відновлення з’єднання після стабілізації напруги.
• Захист обладнання від помилкових операцій при короткочасних перенапругах.
• Відключення лінії при нестабільній напрузі або раптових знеструмленнях через несправності.
• Пристрій не пошкоджується навіть за пікових значень напруги.
• Діапазон захисту напруги: 0—450 В.
• Імпульсна стійкість: 4 кВ (відповідно до стандартів безпеки для електроприладів категорії III).

Умови експлуатації та встановлення

Умови експлуатації:

• Температура повітря:
  від -20°С до +55°С; середнє значення за 24 години не більше +35°С.
• Висота над рівнем моря:
  не більше 2000 м.
• Вологість:
  За температури +40°С — не більше 50%. При нижчій температурі допустима відносна вологість до 90%. Необхідно запобігати утворенню конденсату.
• Клас забруднення: 3.

Умови встановлення:

• Пристрій можна монтувати вертикально чи горизонтально в шафі.
• Монтаж допускається лише в середовищах без вибухонебезпечних газів чи пилу, що проводить струм.
• Установка повинна бути в захищеному від дощу та снігу місці.

Основні технічні параметри

• Номінальна напруга: 220 В, частота: 50/60 Гц.
• Діапазон захисту напруги:
  • Знижена напруга: 140–200 В (налаштовується).
  • Перенапруга: 240–300 В (налаштовується).
• Час затримки відновлення: 1–300 с (налаштовується).
• Споживана потужність: ≤2 Вт.
• Електричний та механічний ресурс: ≥100 000 циклів.
• Габарити: 81×35×60 мм.
• Режим підключення: верхній вхід, нижній вихід.

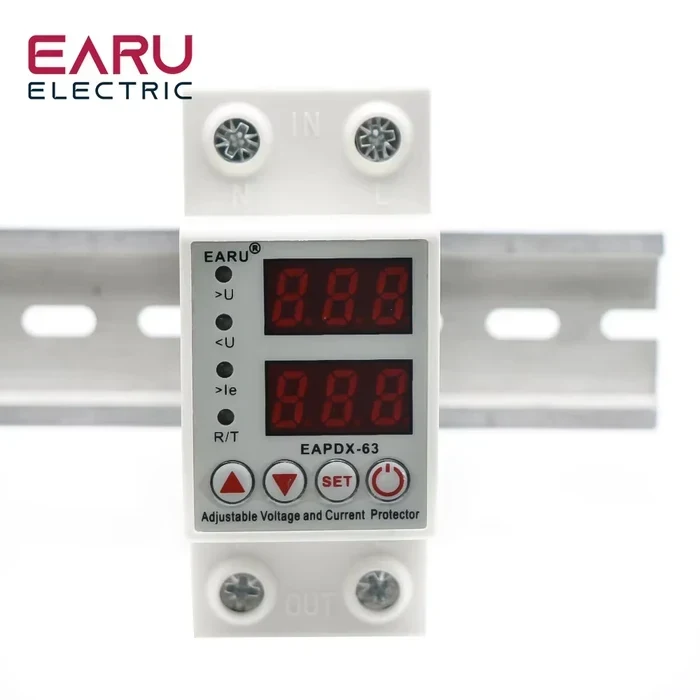

Налаштування пристрою

1. Утримуйте кнопку "Set" протягом 3 секунд для входу в режим налаштування.
2. Коли індикатор перенапруги загориться, за допомогою кнопок "Up" і "Down" встановіть значення перенапруги (240–300 В).
3. Натисніть кнопку "Set", щоб перейти до налаштування зниженої напруги. Використовуйте кнопки "Up" і "Down" для встановлення значення (140–200 В).
4. Зачекайте 40 секунд після налаштування перед увімкненням пристрою.
5. Для скидання до заводських налаштувань натисніть кнопки "Up" і "Down" одночасно.

Примітки

• Забороняється неправильне підключення нейтрального проводу.
• Перед увімкненням перевірте правильність підключення та відповідність навантаження.
• Пристрій повинен використовуватися разом із автоматичним вимикачем для захисту від короткого замикання.
• Після спрацювання захисту необхідно перевірити та усунути причину несправності.

Цей пристрій забезпечує надійний захист для електромереж, запобігаючи пошкодженню обладнання через перепади напруги.
